Du 22 Août au 2 septembre 2011 j'ai fait mon quatrième séjour à la ferme de Tivoli en Namibie avec Maurice et Nicolas Wierczynski ainsi qu'avec Pierre Charpentier. Comme en 2009 j'ai emporté des téléobjectifs et nous avons loué le matériel sur place. J'ai eu la chance de pouvoir louer un télescope ASA de 12" ouvert à 3.6 et muni d'un correcteur de Wynne sur une monture direct drive DDM85. Les images ont été réalisées exclusivement avec une camera CCD apogee Alta 8300. Un certain nombre d'images ont été réalisées en trichromie ou LRGB avec un jeu de filtres Astronomik. Les images n'ont pas été guidées ce qui rend un peu nerveux au début mais se passe très bien en réalité. N'ayant pas de roue de changement de filtres automatique j'ai utilisé le système de changement de filtres manuel réalisé par Gerd Neumann. Avant de partir un ami m'a réalisé la pièce adaptatrice permettant de coupler le système de changement de filtres et le correcteur.

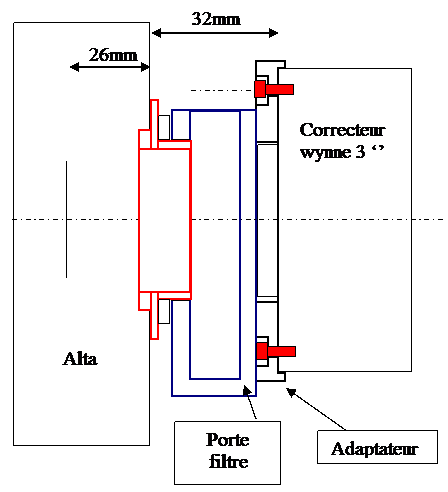

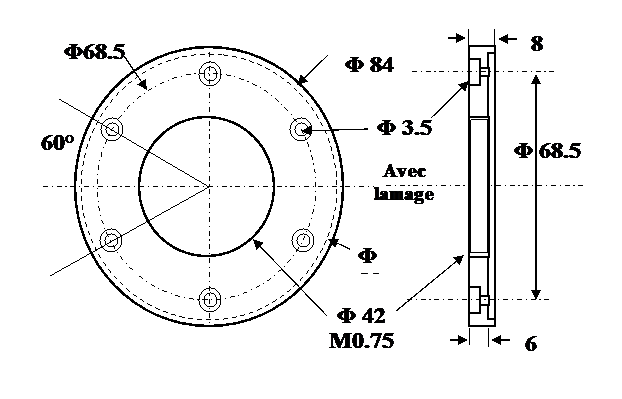

Montage mécanique de la camera du porte filtre et de l'adaptateur Plan de l'adaptateur qui se fixe sur le correcteur
Le Matériel utilisé

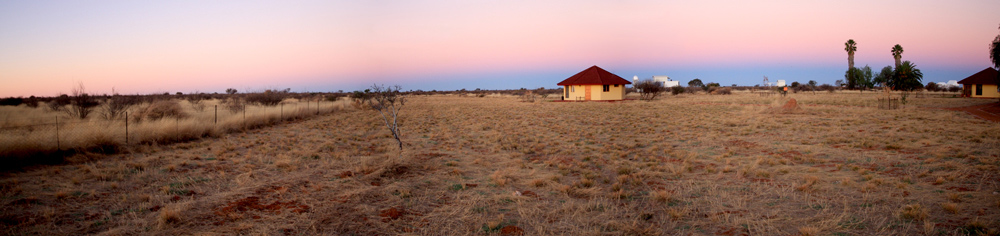

La nuit tombe sur les abris de Tivoli : au centre derrière la maison octogonale abri du télescope ASA ouvert

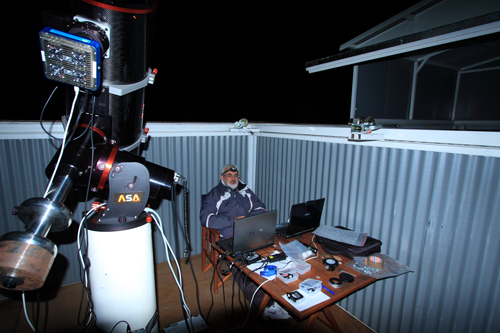

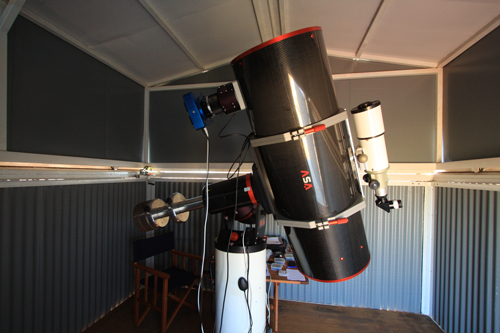

télescope ASA et sa monture DDM85 avec la camera installée au foyer L'observateur en position nuit devant les ordinateurs
à gauche ordinateur du télescope pour le pointage à droite ordinateur pour la prise d'image

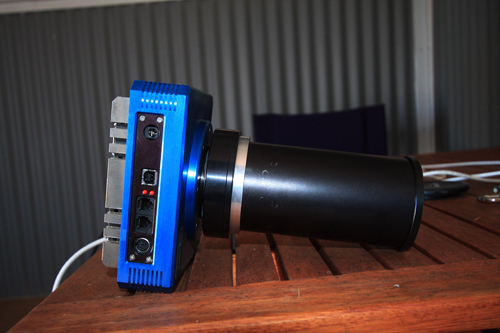

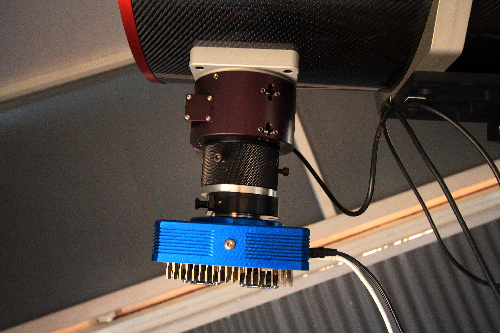

Le correcteur de champ fixé à la caméra alta 8300 avec le porte filtre manuel la camera fixée au porte oculaire motorisé du télescope
Le ciel de Tivoli avec la voie lactée et les deux nuages de Magellan pose 1mn grand angle Canon 10-22mm
Coefficient des filtres RGB Astronomik avec la camera Alta8300
Pour étalonner les filtres RGB je suis parti des données constructeur pour le rendement quantique de la matrice QE et la transmission T des filtres que j'ai recopiées dans une page Excel. A partir de ces données la réponse théorique du système pour chaque filtre est la somme de QE(λ)T(λ) sur le spectre. Avec les données numériques l'intégration se fait sans problème.

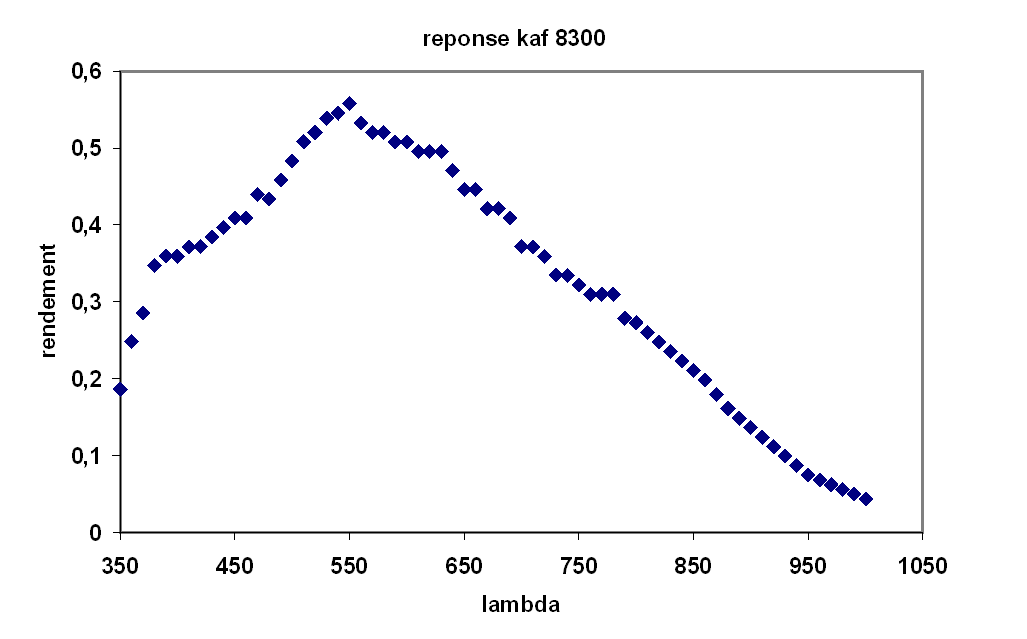

Données constructeur du rendement quantique de la matrice Kaf 8300 Modèle Excel du rendement quantique

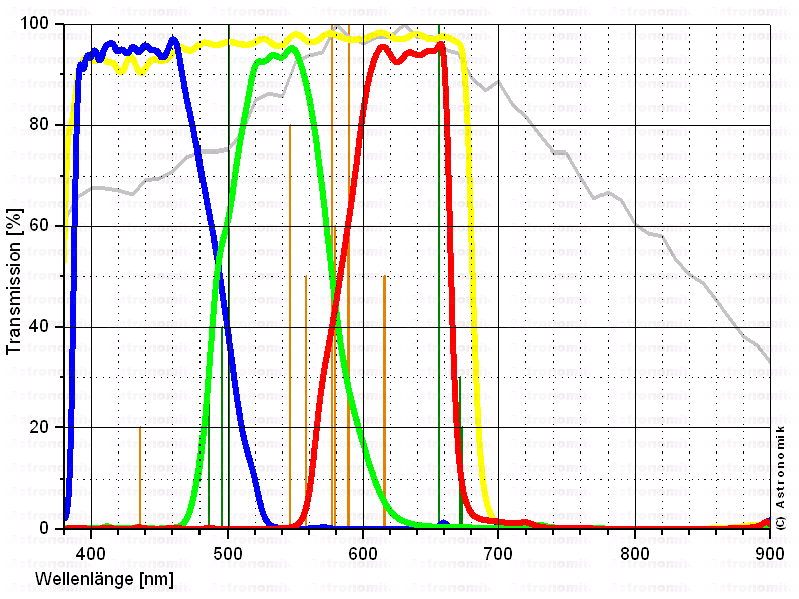

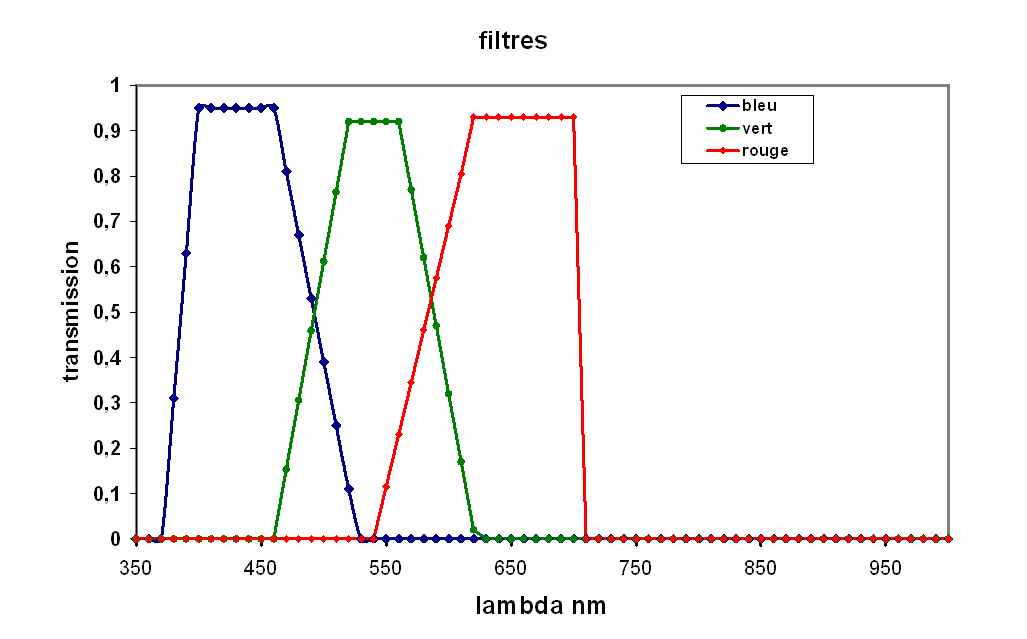

Données constructeur de la transmission des filtres ASTRONOMIK Modèle Excel de la réponse des filtres
Après calcul la réponse du système filtre plus matrice kaf 8300 est la suivante:
| filtre | BLEU | VERT | ROUGE |
| Réponse filtre+CCD | 0.834 | 1 | 1.115 |
| Temps de poses respectifs | 1.198 | 1 | 0.896 |
On voit qu'il manque environ 20% de bleu et que l'on a un excès de 10% de rouge pour des temps de poses identiques.
Résultats:
Utilisation du système ASA.
La monture ASA a été très décriée. En fait quand on a goûté au direct drive, à l'absence d'erreur périodique et à la rapidité pour changer d'objet liée à l'absence d'acquisition d'une étoile guide on trouve le système vraiment performant . Par contre cette performance a un prix, à savoir qu'il est impossible de changer la configuration du télescope (mise en parallèle d'un téléobjectif par exemple) sans avoir à refaire le modèle de pointage. Je pense et il semble que les propriétaires du télescope également, que l'on obtient un système optimum lorsque la configuration est figée aujourd'hui une camera CCD va être installée à demeure sur le télescope et on louera le package sans pouvoir rien modifier.
Les images qui suivent prises avec des temps de poses différents entre 1 et 10mn montrent les résultats obtenus sans aucun autoguidage (région proche d'Antares).

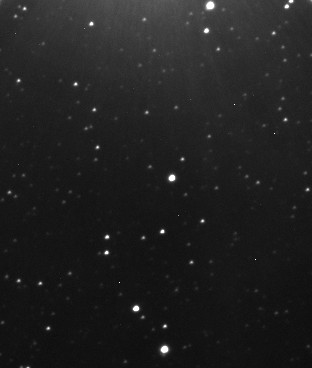

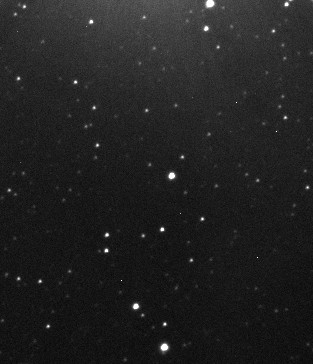

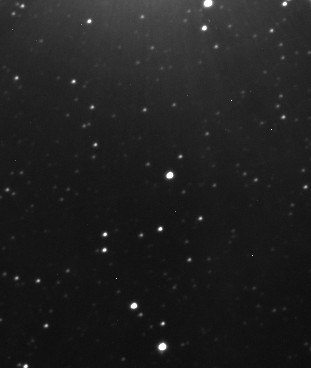

Pose 1minute pose 6minutes pose 10minutes

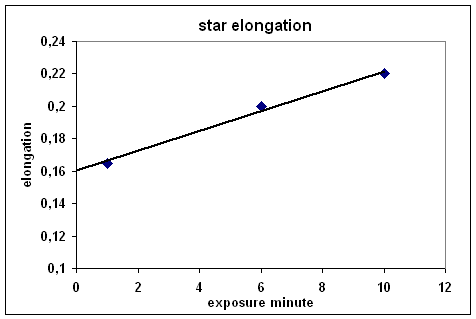

L'élongation médiane des étoiles de l'image a été reportée sur le graphique ci dessous. L'angle de l'ellipse évolue d'un angle de départ de 38° à 30° après 10minute. On observe une tendance du grand axe de l'ellipse à se rapprocher de la direction de l'entraînement.
On peut à partir de ce graphique conclure que la dérive de l'entraînement correspond à un allongement de l'étoile de 0.06 en 10 minutes ce qui est très faible. Le direct drive sans guidage marche très bien. Par contre à temps nul l'allongement n'est pas nul (16%) ce qui correspond probablement à un défaut optique. Ce résultat ainsi que la valeur obtenue sont confirmés par les images à temps court que j'ai faites lors de la mise au point. Les étoiles ne me sont jamais apparues parfaitement rondes même lors de ces poses de quelques secondes. Cela traduit probablement un défaut de collimation de l'optique qui a l'air très sensible avec le correcteur de Wynne. La distance CCD correcteur est extrêmement sensible et doit être réglé de façon critique pour obtenir la tache focale la plus petite avec les filtres colorés en particulier. Mais les performances sont là avec des images dont la FWHM varie entre 10 et 15µm lorsque la turbulence est bonne. Ceci rend le télescope très efficace car malgré sa focale de 1100mm il est capable d'enregistrer des étoiles d'un diamètre de l'ordre de 2" d'arc . La KAF8300 avec ses pixels de 5.4µm a pu être utilisée sans binning, sans sur échantillonnage.
Images: Cliquer sur les images
22 août 2011
M19 LRGB L le 22 août RGB le 31 août
23 août 2011

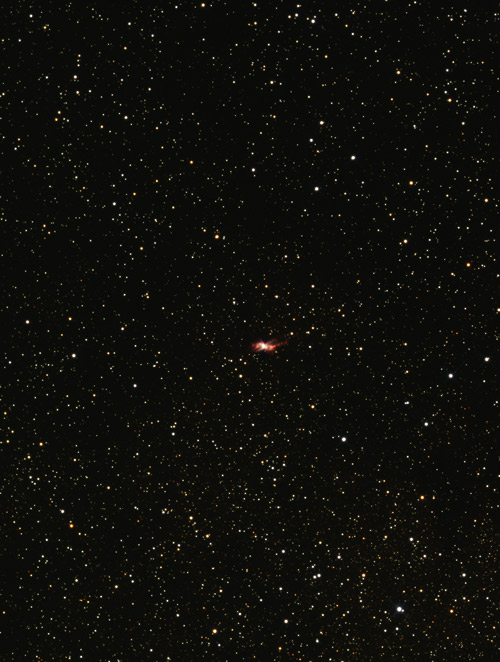

NGC6302 bug nebula LRGB NGC6769 6770 6771 LRGB L= 57mn R= 28mn G= 28mn B= 28mn

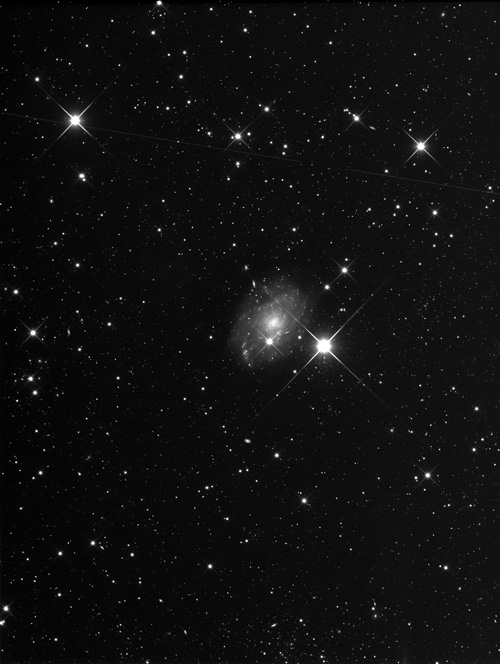

ngc45 1h52mn entre le 23 et le 24 août avec l'amas de galaxie A2742 en bas de l'image
24 août 2011

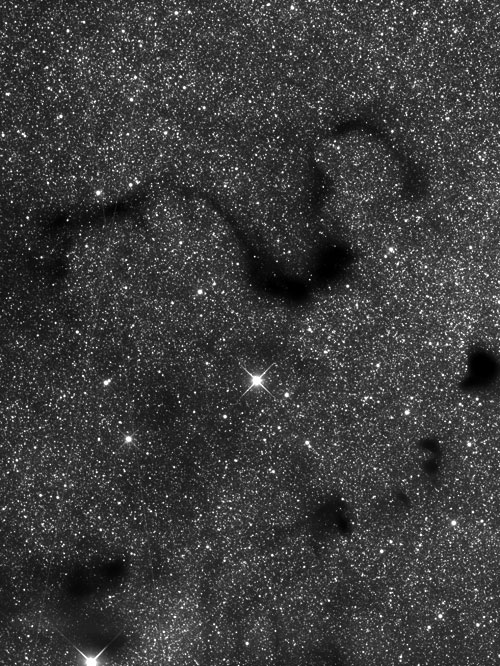

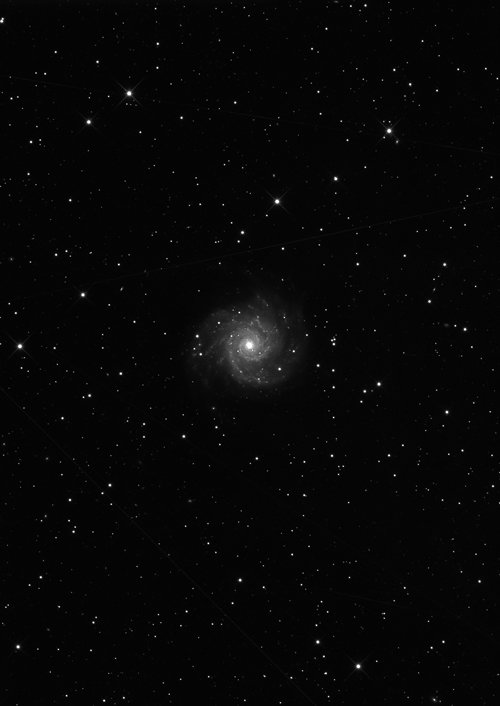

M74 pose 2h12mn entre le 23 et le 24 août snake nebula B72 pose 32mn
NGC210 pose 1h32 NGC6744 pose 1h04mn
25 août 2011
NGC 300 LRGB
NGC247 pose 1h28mn NGC300 pose 1h36mn
26 août 2011

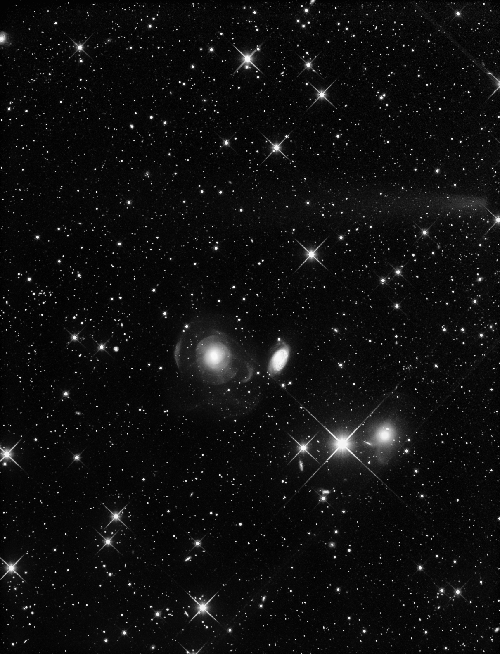

NGC474 pose 4h45 nuits du 26 et 30 août en mode binning x2 ngc1232 arp 41 pose 1h 01mn
ngc7582 pose 1h28 3 galaxies du quartet de la grue
27 août 2011

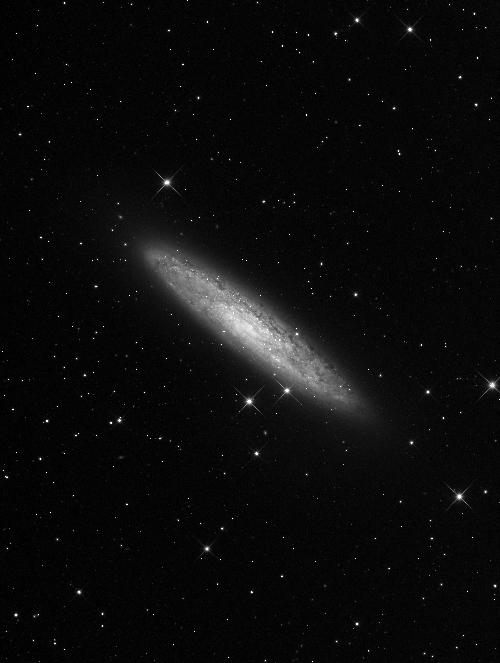

NGC 253 pose 52mn NGC1532 pose 1h24
Abell 194 pose 2h20mn addition sigma Kappa pour supprimer les traces d'étoiles filantes NGC1316 pose 40mn
28 août 2011
NGC6397 image LRVB L=20mn R=15mn V=15mn B=15mn NGC1297-1300 pose 54mn
M33 pose 48mn NGC 613 et A2922 pose 1h24mn
ngc104 47 toucan pose 32 minutes image log pour donner l'impression de l'observation visuelle
29 août 2011
M20 LRGB L=13mn R=32mn G=32mn B=32mn NGC660 pose 55mn

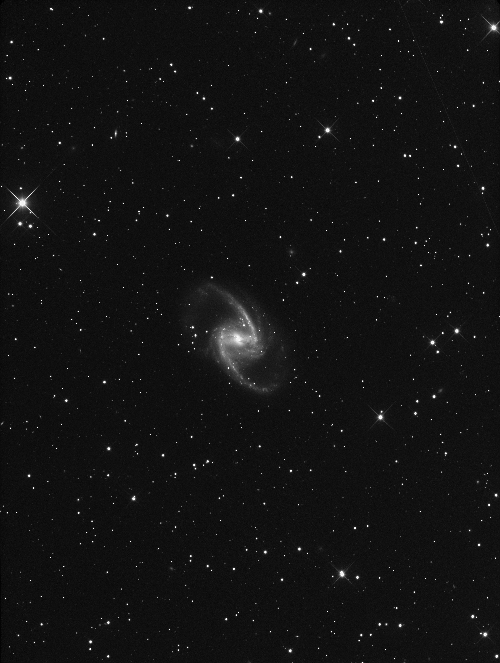

ngc1313 pose 2h26 ngc1365 pose 25mn
30 août 2011
M22 pose 18mn à 21h28 IC434 pose 24mn à 3h54
31 août 2011

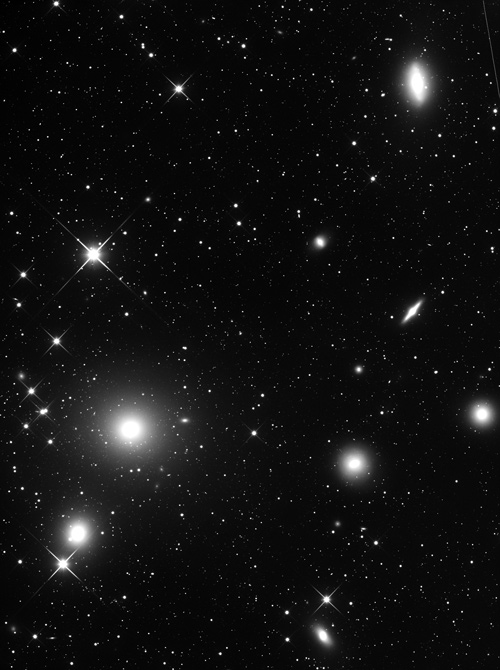

ngc1399 centre de l'amas du fourneau pose 2h36 m9 LRGB
1 septembre 2011

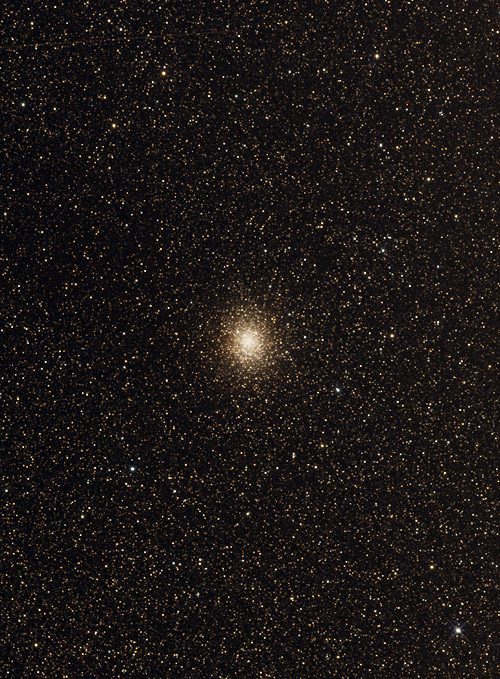

M19 LRVB Ngc5139 oméga centaure LRVB
ngc246 pose LRGB 20mn IC4603 pose LRGB pose 36mn
